芮泰高速钻攻中心RAYTEK-YSV系列

产品描述

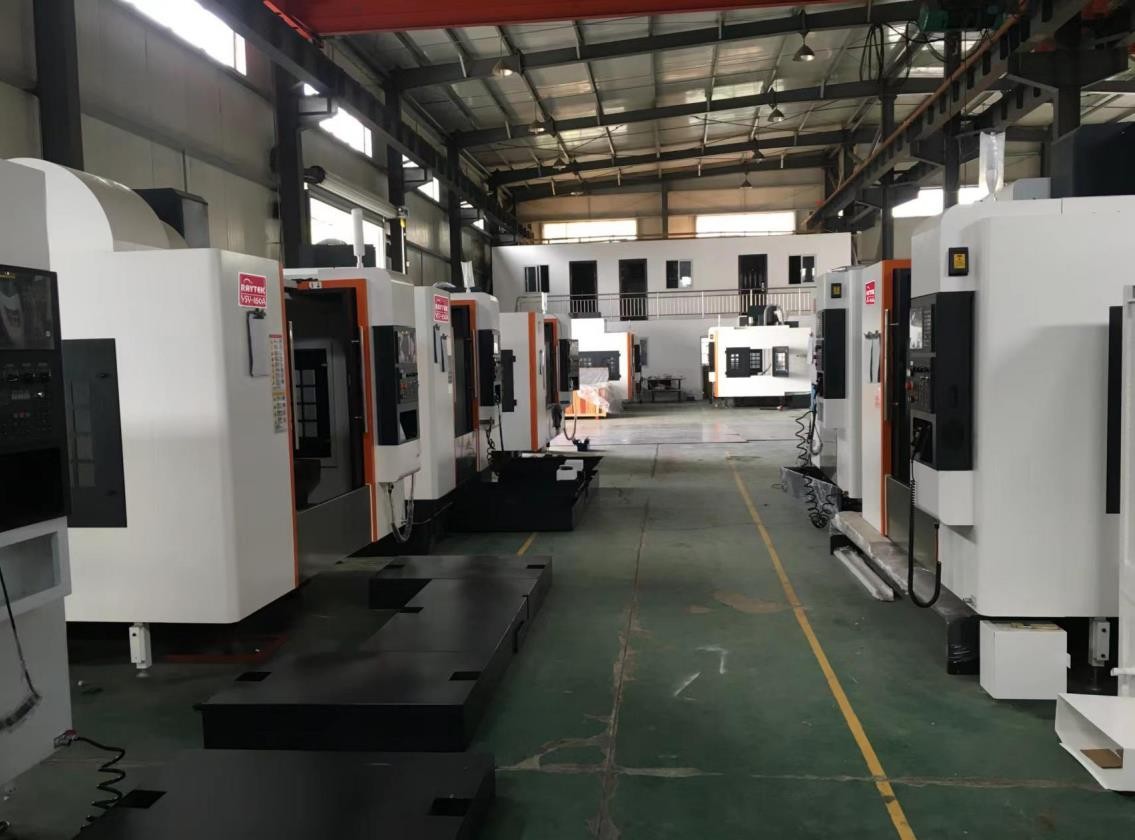

上海芮泰光电科技有限公司位于上海市，是一家拥有集研发，生产，销售于一体的数控机床高新技术企业。公司自成立起一直坚持优质设备为先，优质服务为宗的经营理念，不断追求技术革新，打造的品牌已得到广大用户及同行业的一直赞誉。

公司生产銷售的机床有：硬轨加工中心，线轨加工中心，高速加工中心，钻孔攻牙加工中心，龙门加工中心，卧式加工中心等系列。我司生产的机床在五金机械，模具制造，电子电器，汽车制造，工业制造，建筑建材等领域內广泛应用。

我司采用瑞士，德国，法国，日本，台湾等世界各大名企业的高品质零部件，使用英国（RENISHWA)鐳射红外干涉仪器及德国球杆仪器等高端检测设备，保证提供給顾客高品质的数控设备。

我门拥有完整、科学的品质管理体系。芮泰数控加工机床设备的诚信、实力和产品品质获得业界的认可，并广泛出口到印度，巴基斯坦，泰国，尼日利亚，马来利亚，伊朗，沙特，埃及，俄罗斯，南非，澳大利亚等国家。

芮泰数控机床采用昆明台正床身（光机），是机床光机稳定，可靠，耐用的品质保证。芮泰数控机床光机使用国际通用的FEM（FINITE ELEMENT METHOD)优化设计以确定机身的稳定性和高强度以及静态刚度和动态高刚度高稳定性。芮泰机身通常以宽床身，宽立柱结构，重铸件著称。铸件均采用优质米汉纳树脂砂精密铸造，多次人工时效处理，吸震性强，应力得到完全释放，整机刚性，稳定性，精确性，耐用性优良。

机床标配采用超硬淬火工作台面。经过超硬淬火后，工作台面的硬度和强度及刚性都会得到极大的加强。在置放工件的过程中，拉，磨，搁，碰都不会在工作台面形成划伤拉痕印迹，这极大地保证了加工稳定性和精度以及精度的稳定如一。芮泰工作台采用长鞍座设计，全行程支撑，负荷重力强，刚性优良。

芮泰加工中心X、Y、Z轴线性导轨及硬轨均采用台湾原厂进口的高品质加宽线性导轨及硬轨，摩擦系数小，反应灵敏，定位精度高。配合自动强制集中润滑，更加减少进给运动的摩擦阻力，减少低速爬行，提高机床精度及使用寿命. 芮泰X、Y、Z三轴传动的滚珠丝杠和滚柱丝杆，采用台湾原装品牌HIWIN和PMI提供的C3级双螺母预紧滚珠丝杆，滚珠（柱）丝杆两端轴承采用进口P4级60º接触角丝杆专用轴承，丝杠支承采用预拉伸结构，配合5M/8M圆弧齿同步带传动与进给伺服电机相连，惯量小，扭矩大，动态性能好，大大降低了机床长时间运转中热变形对精度的影响，传动刚性强。芮泰对1米以上加工中心都使用4丝杆6滑块配置，极大增强了机床静动态负载能力与稳定性。

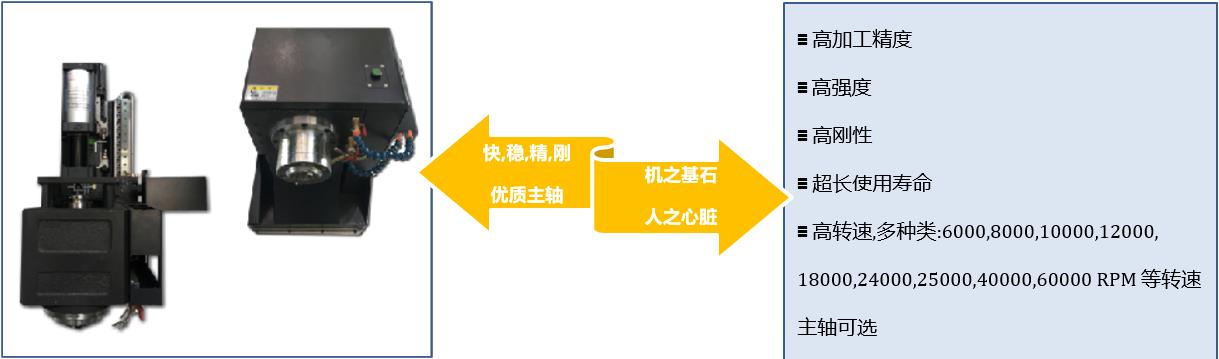

作为标配，芮泰机床采用台湾原装进口的罗翌（ROYAL）和健春（KENTURN）主轴，这些优质主轴有着三高三低特性, 即高精度，高切铣效率，高可靠性，低振颤，低噪音，低故障率，并且配有全自动热误差补偿系统，精准高效，可靠耐用。主轴及传动所配备的均是德国（FAG）和日本（NSK）的P2级专用轴承（其它同类机床大多使用P4级轴承，传动精度完全不在同一个数量级上），及采用KLUBR NBU15油脂润滑，整套主轴在恒温条件下组装完成后，均经过电脑平衡校正及跑合测试，使得整套主轴的使用寿命长，可靠性高。主轴在其转速范围内均可实现无级调速，主轴采用电机内置编码器控制，可实现主轴定向和刚性攻丝功能。主轴伺服电机均带有自动抱闸功能，在断电的情况下，能够自动抱闸将电机轴抱紧，使之不能转动，起到安全保护的作用。

芮泰机床使用16或20或24刀位的刀臂式刀库。不同于其它品牌的机床，芮泰的刀库系统由五部分构成：刀库，打刀缸，前置空气过滤器，打刀缸储气罐以及独家的刀库密封技术。机械手刀库高速自动换刀刀库，换刀准确，时间短，效率高，经百万次运转测试，刀库换刀精准，高效， 耐用，使用。 芮泰拥有打刀机构预置储气罐与打刀动力气源四级空气过滤系统专利技术。储气罐为坚固不锈钢内胆，不蚀不锈，可以预置储存空气，当加工中心气源突然断开时，预置储气罐能立即开始工作，提供后备气源，使换刀操作毫不间断。 前置打刀动力气源四级空气过滤器能充分过滤空气中的水汽与杂质，有效防止其进入打刀机构中，这极大地降低了刀库换刀故障率，延长刀库使用寿命。此外，独家的刀库密封专利技术实现了刀库的额外全密封，防止加工过程中的水汽，油雾，废屑等飞溅进入刀库中，有效地阻止了，水，汽，油，屑对刀库，打刀缸等的影响，极大地降低了换刀故障，很大程度上也保障了刀库的稳定性，延长了刀库的工作年限。芮泰标配使用台湾原装进口的圣杰（SAC-ATC)，真正的台湾原厂进口。也配置德速或冈田品牌。

芮泰加工中心配备大流量冷却泵及大容量水箱，充分保证循环冷却，冷却泵功率：750W（其它机床均使用450W），冷却泵流量5m3/h（其它机床大多为2.5m3/h）。主轴箱端面配有冷却喷嘴，既可以水冷也可以风冷，并且随意切换，配置清洁气枪，用来清洁机床。特别值得一提的是芮泰加工中心的主轴冷却系统。芮泰采用独竖一帜的主轴恒温油冷技术，全自动油喷冷却功能，做到全天候主轴工作温度与设定温度的实时监控与比照及调整。当主轴工作温度达限定温度后，自动油冷系统开始工作， 及时降温冷却主轴，保证主轴的工作性能，延长使用寿命，增强工作效率。芮泰机床也运用成熟的主轴环喷冷却系统和主轴中心出水冷却系统双配置，实现全方位立体式冷却喷水功能，从内到外，八方六面立体覆盖均匀，充分，及时，快速，智能地实现工件，铣刀，主轴的三位一体式冷却，极大地提搞了加工效率，更使工作表 面光洁度提高一下层次。

芮泰拥气源置储气罐与气源四级空气过滤系统专利技术。预置储气罐为坚固不锈钢内胆，不蚀不锈，可以预置储存空气，当加工中心气源突然断开时，预置储气罐能立即开始工作，提供后备气源，使换刀，主轴吹气，主轴风冷操作毫不间断，堪称机床气源“UPS”。 前置动力气源四级过滤联件（日本机床也只做到三级过滤）能够过滤气源中的杂质和水分，防止不纯净的气体对机床部件损伤和腐蚀。电磁阀组通过PLC程序控制，保证主轴松刀、主轴中心吹气、主轴夹刀、主轴风冷等动作能够快速准确的完成。

上海芮泰加工中心导轨、滚珠丝杠副及支撑轴承和所有传动机构均采用中央集中自动稀油润滑，间歇式电动供油系统，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减少了摩擦阻力，提高了运动精度，保证了滚珠丝杠副和导轨及传动部件的使用寿命。

上海芮泰加工中心使用优质链式排屑机或螺旋式排屑机。Y轴分体式防护结构使加工过程中产生的铁屑直接落到床身上，床身内部大斜面结构使得铁屑很顺利的滑落到水箱中，配合芮泰加工中心独有的机床防护设计后，独到高铲的排屑结构保证了车间内部的整洁，然后定期将装满铁屑的排屑盒抽出进行人工清理，简单实用而且经济性好。

上海芮泰加工中心根据客户的不同需要，为机床配置了各类数控四轴转台，五轴转台，双头同步转台，顶针式尾座，圆盘式尾座等。其尺寸可从R170到R500以供选择。多功能，多种类，多样化的转台可以广泛应用于不锈钢,铸铝,铸铁,铜件,钢件,有色金属件,整机,钢结构,模具,手板,非标模型,塑料,轴承,轴套件,箱体,模架等加工中，为零件多工作面的铣、钻、镗、铰、攻丝、两维、等多工序加工， 具有在一次装夹中完成箱体孔系和平面加工的良好性能提供了保障。真正能做到“一次夹装，自动完成”的生产流程，使工件具有更高精度，更好的表面光洁度，在市场上具有更大的竞争力。

侧铣头（又称角度头）被广泛应用于航空、汽车、模具等机械加工各个领域。侧铣头的应用场合很广泛，总结来说更适合加工一些个体小、精度高、角度特殊的工件。侧铣头的种类以及应用的不同领域：一般来说如果遇到大型工件固定困难，而且又只是需要简单加工时很适合使用侧铣头。加工精密工件，一次固定后可一次性加工多个面，不需二次固定；相对基准面，可以进行任意角度的加工。钛浩机械是以机床顶针、刀柄刀杆、轴加工、CNC数控加工、主轴丝杠、夹头接杆、非标件加工为公司的主打产品，特殊角度仍可工作，比如加工球头端铣时，可以保持在一个特殊的角度进行仿形铣削。使用铣头，无需改变机床结构就可以增大其加工范围和适应性，使一些用传统方法难以完成的加工得以实现，并能减少工件重复装夹，提高加工精度和效率。主要用于加工中心和龙门铣床，其中轻型可以装在刀库中，并可以在刀库和机床主轴之间自由转换；中型及重型拥有较大的刚性和扭矩，可适用于大部分加工需求。

上海芮泰加工中心与法那科，三菱，西门子，新代等操作系统提供商有广泛和深入的战略合作伙伴关系。根据用户的需要，凭着深厚的研发能力，上海芮泰对通用的操作系统的中的一些功能进行了二次编译，内置集成增加了许多新的，且在实际应用中需广泛应用的功能，这些功能都是上海芮泰所独有的技术成果，在同类产品中不但能极大方便用户的使用，而且能为广大用户来实际效益，深受广大用户的厚爱。
